針對優利德UNI-T MSO3000CS系列數字示波器波形不穩定的故障，可從信號源、觸發設置、探頭與連接、示波器校準、硬件檢查及電磁干擾排查六個維度進行系統性維修，以下是具體分析和解決步驟：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、信號源問題排查與處理
信號源穩定性測試：使用獨立信號發生器輸出標準波形（如1kHz方波），直接接入示波器通道。若波形仍不穩定，排除信號源自身故障；若波形正常，則需檢查被測電路的輸出穩定性。

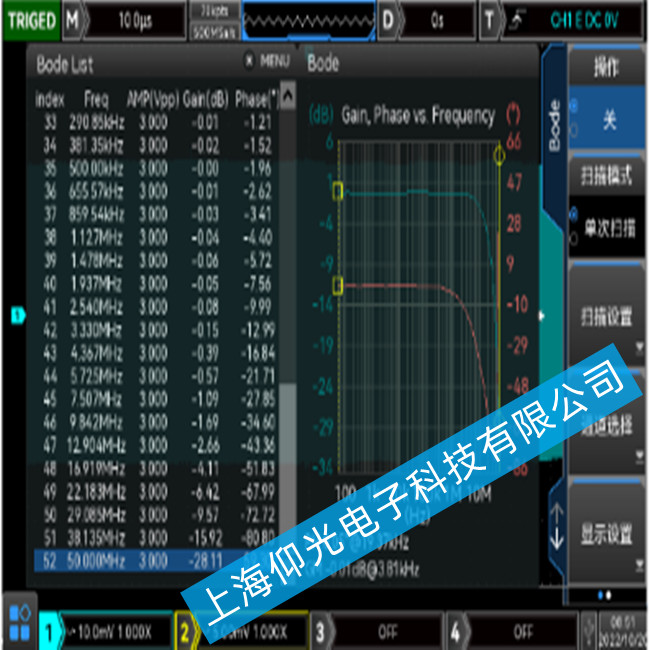

信號完整性驗證：通過示波器的FFT功能分析信號頻譜，確認是否存在諧波干擾或噪聲超標。若發現異常頻點，需定位干擾源（如開關電源、高頻輻射設備）。
二、觸發系統優化
優先使用邊沿觸發模式，設置觸發電平為信號幅值的30%~70%。
對復雜信號（如串行總線），啟用協議觸發（如I2C、SPI）或區域觸發功能。
觸發同步調整：通過示波器的觸發延時（Trigger Delay）功能，微調觸發位置，避免因信號抖動導致觸發失效。
三、探頭與連接系統檢修
執行探頭補償校準（將探頭鉤針與接地夾短接，調節示波器前置面板的補償旋鈕至波形平直）。
更換衰減比（如從10:1切換至1:1）測試，確認是否因探頭帶寬不足導致高頻分量丟失。
使用BNC同軸電纜替代普通測試線，降低信號衰減。
對長距離傳輸（>1m），采用50Ω同軸電纜并端接匹配電阻。
四、示波器校準與參數配置
自校準操作：執行示波器內置的自校準程序（通過Utility → Self Calibration菜單），修正ADC偏移和增益誤差。
設置存儲深度≥14Mpts（全帶寬模式下），確保單次捕獲時長≥10ms。
采樣率設置為信號最高頻率的5倍以上（如100MHz信號需≥500MSa/s）。
五、硬件故障排查
前端放大器：通過示波器的硬件診斷模式（需輸入特定服務代碼）檢查通道增益一致性。
ADC電路：對比多通道波形，若某通道噪聲明顯高于其他通道，可能為ADC芯片失效。
電源系統檢查：使用萬用表測量電源模塊輸出電壓（±12V、5V），波動范圍應≤±0.1V。
六、電磁干擾抑制
確保示波器與被測設備共地，使用星形接地法（所有接地端連接至同一點）。
對高頻信號（>100MHz），使用銅箔屏蔽罩包裹測試點。
濾波器應用：在信號輸入端串聯磁珠（如TDK MMZ1608Y152B）或并聯100pF電容，抑制高頻噪聲。
